Krabička SI Master
Může pracovat ve těchto režimech :
- Základní
mód
- Service
mode (SERVMO)
- Time
Master (TIMEMA)
- Extended
Mode (EXT MA)
V základní módu může fungovat jako kterákoliv jiná
kontrola. Do tohoto stavu se uvede vložením normálního čipu.
Do ostatních režimů je možno ji přepnout pomocí
fialového čipu (označeným OFF). Každým zasunutím tohoto čipu přechází do
jednotlivých stavů v tomto pořadí :
OFF ® SERVMO ® TIMEMA ® EXT MA ® OFF.
Při změně módu pípne a blikne, pokud tam čip necháte déle,
tak se po několika vteřinách přepne do dalšího stavu.
V režimu Service Mode můžete zjistit údaje o kontrole.
(Stejně tak to můžete zjistit u o ostatních kontrol, nejen SI Master). Na
displeji se zobrazují následující
informace, například :
- FIN na jakou funkci
je kontrola naprogramovaná, např.
CN xxx, FIN, STA, CHK
- 10:58:11
aktuální čas
- OFF
180 pracovní čas
- SW
553 verze
software
- B
0005 spotřebovaná
energie v %
- HW
8188 verze
kontroly
- BAT
345 napětí
baterií
- CAP007
kapacita
- 083072 výrobní číslo
Pokud ji necháte v tomto režimu (Service Mode) nějaké
době (20 min) se kontrola přepne do základního režimu.
Režim Time Master je určen pro nastavení (synchronizaci)
času ve všech ostatních kontrolách, takže umožňuje rychlé nastavení shodného
času ve všech kontrolách, aniž byste potřebovali počítač (ale ten potřebujete
k nastavení času v této SI master)
Extended Mode může navíc provádět vymazání obsahu SI kontrol
(backup memory).
Postup přípravy „nových“ kontrol (BSF8) pro závod
- Připojte
k počítači vyčítací jednotku.
V současné době jsou v naší sadě 3 typy těchto jednotek :
·

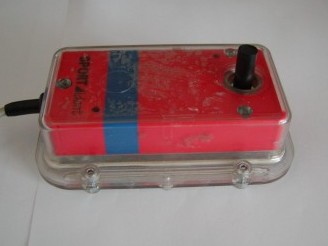

BSM4 pro připojení přes COM port
·
BSM7-D-COM pro připojení přes COM port - od předchozího
typu ji poznáte dle toho, že má vzadu display a jen jednu malou baterii)
·
BSM7-D-USB pro připojení přes USB (pro tu je nutno mít
nainstalovány speciální ovladače, které najdete na stránce výrobce SI),
v tomto případě se vám doplní další COM s číslem např. 3, 4, ....
(zjistíte ho např. v Tento počítač / Spravovat / Správce zařízení / Porty
(COM a LPT). Pokud příště připojíte jinou USB kontrolu nebo do jiného konektoru
USB, může se příště zobrazovat jako jiný COM port.
- Připojte
k počítači vyčítací jednotku (v případě BSM4 je třeba ji zapnout
magnetem)
- Nastavte
čas počítače (nejlépe přesný čas), dle tohoto času by pak měl probíhat
vlastní start závodu !!
- Spusťte
program SportIdentManager
·
Zvolte v menu SI jednotky / Nastavit čas
·
Zvolte Nastavení (nebo klikněte myší na obrázek
konektoru).
·
Nastavte číslo portu, na kterém máte připojenu vyčítací
jednotku. Zvolte správnou rychlost 4800 bitů/s (pro BSM4), nebo 38400 (pro
BSM7-D-COM nebo BSM7-D-USB)
·
Ve výběrové položce Řídící/Přímo zvolte možnost Řídící
(volbou Přímo byste programovali vyčítací jednotku !)
·
Do vyčítací jednotky zasuňte programovací kolík
·

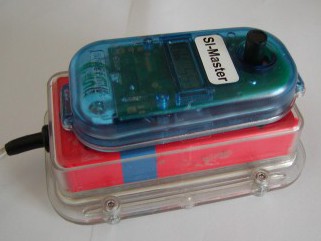

Na tento položte SI master jednotku (je celkem jedno,
kterou stranou, ani nemusí být zapnutá)
·
Stiskněte tlačítko Zapsat – po úspěšném nastavení se
zobrazí informace o nastaveném čase, nebo chybové hlášení, obvykle typu „SI
jednotka není připravena“ – v tom případě to zkuste znovu, přesvědčete se
o správnosti nastavení portu, rychlosti, zapnutí kontroly, ....

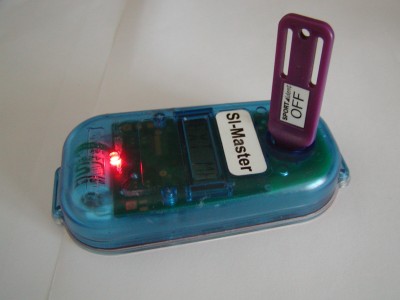

- SI
Master přepněte OFF čipem do modu Time Master (na displeji se bude
zobrazovat střídavě text TIMEMA a aktuální čas – zkontrolujte ho !

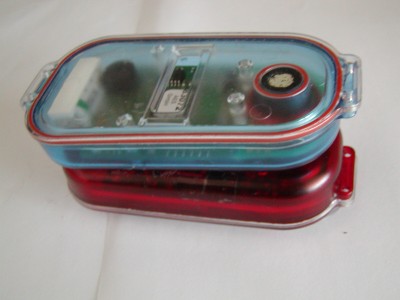

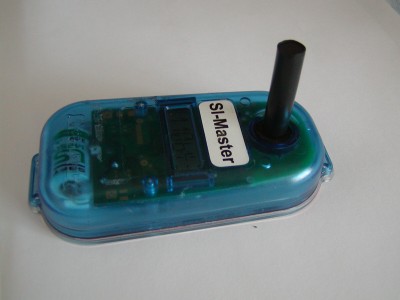

- Zasuňte
do SI Masteru programovací kolík a pak ji položte na kontrolu, na které
chcete synchronizovat čas (ani ji nemusíte zapínat). Opět je celkem jedno,
jakou stranou k sobě kontroly máte přiloženy.
- Počkejte
na zapípání, které signalizuje, že se nastavení času provedlo.

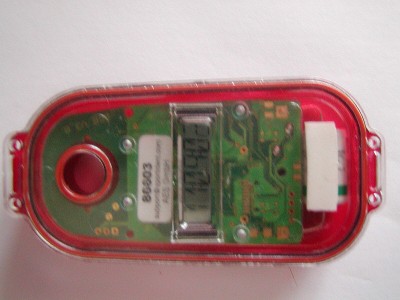

- Na
displeji takto naprogramované kontroly se střídavě zobrazuje čas (můžete
zkontrolovat) a to, na jakou funkci je naprogramovaná : buď tedy číslo
kontroly ve tvaru CN xxx nebo např. CHK (check), CLR (nulování), STA
(start), FIN (cíl).
Doporučuji zkontrolovat, protože si nemůžete být jisti, že pořadatel před
vámi ji nepřeprogramoval na jinou funkci (i když by to neměl dělat, a
pokud ano, tak by ji měl uvést do původního stavu !!!)
- Kontrolu
vypněte čipem OFF. Po 3 hodinách (nebo jak je naprogramovaná) by se sice
vypnula sama, ale šetříte tím baterie !
- Takto
máte připraveny kontroly k závodu. Tedy žádné programování na
počítači (kromě nastavení času na jediné SI Master). Pouze v případě,
že potřebujete nutně jiná čísla kontrol nebo jiné funkce kontroly, tak si
je musíte přeprogramovat – v tom případě je ale neprogramujte jako
staré kontroly na předem definovaný čas v závodním režimu, ale na
tréninkový režim na 3 hodiny !!
- Roznašeči
kontrol mohou roznášet kontroly vypnuté, po postavení kontroly je zapnou
vložením normálního SI čipu. Od této doby bude kontrola v aktivním
stavu 3 hodiny (tak je standardně naprogramovaná) a pokud by na ní nikdo
během této doby „nerazil“, tak se po 3 hodinách vypne. Jinak se tato doba
počítá vždy od posledního vložení čipu.
Pokud by ji roznašeč takto neoživil, není to sice žádná tragédie, ale
první závodník, který na ní bude razit, mu to bude trvat asi 1 vteřinu
oproti standardní době 0,3 vteřiny (starší čipy verze 5), nebo 0,13 vteřiny
(u čipů verze 6). A pokud by takto první závodníci oživovali nezapnuté
kontroly, asi by vám v cíli neděkovali.
- Po
stažení kontrol opět vypnout čipem OFF (vypnou se sice i samy, ale opět
můžeme takto šetřit baterie !)
- Pokud
jste naprogramovali kontrolu na jinou funkci, než pro jakou je určena,
uveďte ji do původního stavu (přeprogramujte zpět na původní číslo
kontroly !!!)
- Zatímco
pro programování starých kontrol ani nebyl starý programovací kolík
potřeba (stačilo kontroly na sebe položit), pro programování nových
kontrol je třeba programovací kolík použít (nový, ten starý je moc
široký).

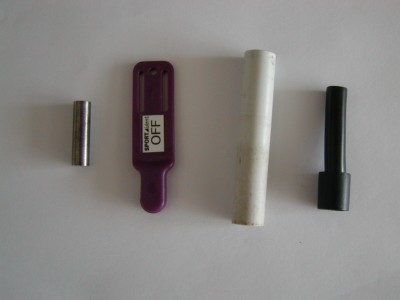

magnet, vypínací (i zapínací) čip OFF, starý a nový programovací kolík

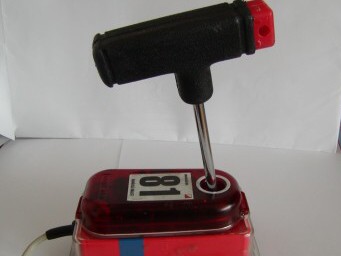

Ale pokud ho náhodou zrovna nemáte, nezoufejte, lze použít třeba i
šroubovák, funguje to taky, i když méně spolehlivě !
Skutečně jsem takto kontrolu naprogramoval !
